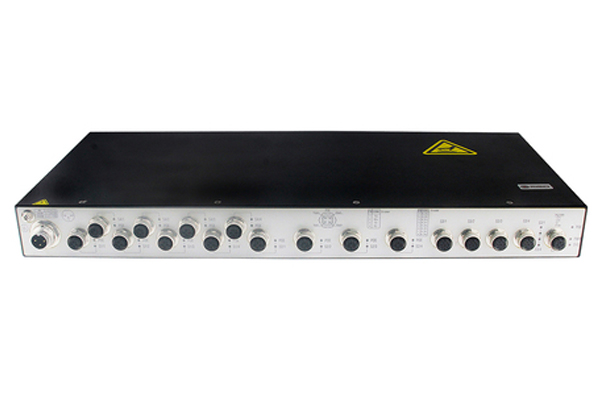

SHT3100系列工業級三層/二層抗振型交換機專用于軌道交通、車載等強振動條件下的應用，符合EN50155/50121規范。電口采用M12牢固型接口，在遭受振動或沖擊之類的環境下保證交換機穩定運行。其中任意的兩個端口可用于組成自愈環網。SHT3100系列支持多個獨立的自愈環網，環網可為雙光纖、單光纖、雙絞線，或其任意組合。采用特有的自愈環網技術，其基于硬件的算法可確保每個節點的自愈時間小于5毫秒，環網自愈時間小于50毫秒（典型值）。產品還支持基于IEC62439的環網介質冗余協議。

SHT3100系列工業級三層/二層抗振型交換機采用無風扇設計，支持PoE功能，可支持16個M12電口，或12個千兆（車載牢固型M12接口）電口+4個千百兆自適應SFP插槽。采用CPLD動態重構及重復編程技術，具有高穩定性和高可靠性，并可對各種關鍵運行參數進行本地及遠程監控。采用獨特的擴展工業級設計與工藝，適合于各種振動及惡劣環境應用。

產品特點

• 高性能及可靈活配置的線性交換機

• 牢固型接口：M12

• 支持基于特有技術的以太環網功能，支持多個自愈環，節點自愈時間小于5毫秒，環網自愈時間小于50毫秒（典型值）

• 支持基于IEC62439-2的環網介質冗余協議

• 任意兩個端口可用于組成自愈環網，并支持多個獨立的自愈環

• 具備掉電臨終遺言（Dying gasp）功能，并通過SNMP協議主動上報掉電狀態

• 支持MODBUS/UDP/SNMP遠程監控及各種主流OPC軟件

• 采用冗余雙電源輸入設計

• 無風扇-40℃到+85℃工作環境溫度

• 平均無故障工作時間達到60萬小時以上




技術參數

• 管理方式：瀏覽器，串口，STD-17 MIB-II，STD-58 SMIv2，STD-59 RMON，STD-62 SNMPv3，SNMPv2c，SNMPv1，RFC2925 Ping MIB

• 診斷方式：指示燈，日志文件，繼電器，RMON，端口鏡像，TRAP

• 冗余功能：MSTP，RSTP，端口匯聚

• 時間同步：SNTP

• 其他軟件特性：4K VLANS，IPv4/IPv6 multicast，風暴控制，MC/BC保護，支持 Jumbo Frame

• 平均無故障工作時間（MTBF）：大于60萬小時

• 存儲溫度：-40℃~85℃

• 運行溫度：-40℃~85℃

• 濕度：5%~95%，無冷凝

• 產品尺寸（WxHxD）：130mmx140mmx110mm

• 防護等級：IP40

• 重量：1.3公斤（MAX）

• 功耗：20.5W（MAX）
